سلسلة التبريد المائي

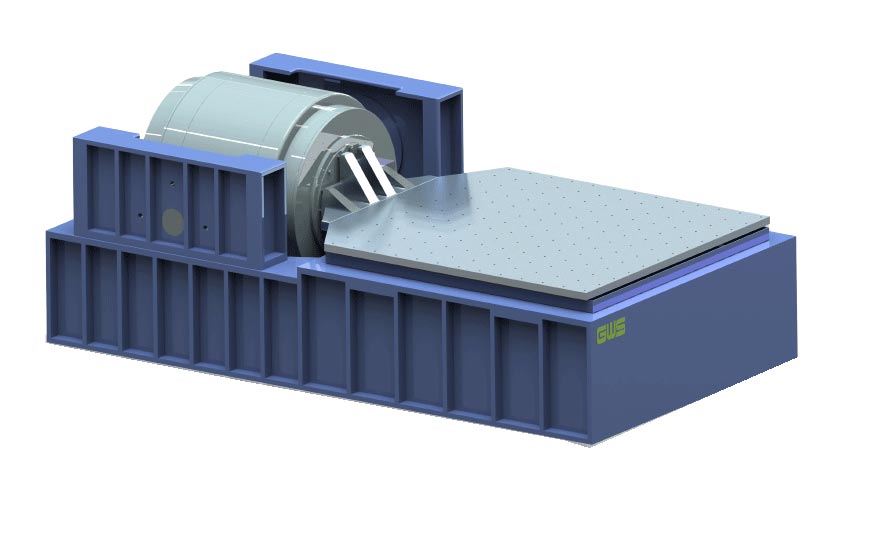

تتراوح قوة الإثارة لنظام اختبار الاهتزاز الكهروديناميكي المتسلسل المبرد بالماء من 25 كيلو نيوتن إلى 400 كيلو نيوتن، والذي يتميز بقوة كبيرة وكفاءة تبريد عالية وقدرة تحمل عالية وقدرة توجيه ممتازة، مما يجعله مناسبًا لاختبار العينات الكبيرة.
سمات
- يتميز المحرك المحسن بقوة عالية، ومقاومة عالية للاهتزاز، وصلابة جيدة، وتردد رنين أولي عالٍ؛
- تعتمد لفائف المحرك على مواد عالية القوة لضمان أداء عزل ممتاز وقوة هيكلية عالية؛
- اعتماد تصميم التبريد المائي لحلقة قصر الدائرة لتحسين كفاءة التبريد؛
- اعتماد تصميم متوازي لدائرة المياه لتحسين كفاءة التبريد وضمان تبريد أجزاء التسخين بشكل كافٍ؛
- تصميم دائرة مغناطيسية مُحسَّن لتحقيق استخدام أعلى للدائرة المغناطيسية وتقليل تسرب التدفق المغناطيسي؛
- قوة الإثارة العشوائية تعادل قوة الإثارة الجيبية؛
- نظام حماية متعدد التعشيق لضمان سلامة النظام وعينة العميل.
| نموذج النظام | TS25WLS3-340 | TS35WLS3-340 | TS49W-445 | TS49WLS3-445 | TS49WLS4-445 | TS50W-445 | TS50WLS3-445 | TS50WLS4-445 | TS60W-445 | TS60WLS3-445 | TS60WLS4-445 | TS70W-445 | TS70WLS3-445 | TS70WLS4-445 | TS80W-445 | TS80WLS3-445 | TS80WLS4-445 | TS100-550 | TS100LS3-550 | TS120-550 | TS120LS3-550 | TS160-650 | TS160LS3-650 | TS180-650 | TS180LS3-650 | TS200-650 | TS200LS3-650 | TS300LS3-870 | TS350LS3-870 | TS400LS3-870 |
| جيبي/عشوائي (كيلو نيوتن) | 25 | 35 | 49 | 49 | 49 | 50 | 50 | 50 | 60 | 60 | 60 | 70 | 70 | 70 | 80 | 80 | 80 | 100 | 100 | 120 | 120 | 160 | 160 | 180 | 180 | 200 | 200 | 300/240 | 350/250 | 400/300 |
| قوة الصدمة (كيلو نيوتن) | 50/75 | 70/105 | 98/147 | 98/147 | 98/147 | 100/150 | 100/150 | 100/150 | 120/180 | 120/180 | 120/180 | 140/210 | 140/210 | 140/210 | 160/240 | 160/240 | 160/240 | 200/300 | 200/300 | 240/360 | 240/360 | 320/480 | 320/480 | 360/540 | 360/540 | 400/600 | 400/600 | 600/900 | 700/900 | 800/1000 |
| نطاق التردد (هرتز) | 5-2,800 | 5-2,800 | 5-2,600 | 5-2,500 | 5-2,400 | 5-2,600 | 5-2,500 | 5-2,400 | 5-2,600 | 5-2,500 | 5-2,400 | 5-2,600 | 5-2,500 | 5-2,400 | 5-2,500 | 5-2,500 | 5-2,400 | 5-2,500 | 5-2,500 | 5-2,500 | 5-2,500 | 5-2,100 | 5-2,100 | 5-2,100 | 5-2,100 | 5-2,100 | 5-2,100 | 5-1,700 | 5-1,700 | 5-1,700 |
| أقصى تسارع (م/ث²) | 1,000 | 1,000 | 1,000 | 1,000 | 900 | 1,000 | 1,000 | 900 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 |
| أقصى سرعة (م/ث) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| أقصى إزاحة (مم) | 76 | 76 | 51 | 76 | 100 | 51 | 76 | 100 | 51 | 76 | 100 | 51 | 76 | 100 | 51 | 76 | 100 | 51 | 76 | 51 | 76 | 51 | 76 | 51 | 76 | 51 | 76 | 76 | 76 | 76 |
| أقصى حمولة (كجم) | 300 | 300 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1000 | 2,500 | 2,500 | 2,500 | 2,500 | 2,500 | 2,500 | 5,000 | 5,000 | 5,000 |
| كتلة المحرك (كجم) | 25 | 25 | 49 | 49 | 54 | 50 | 50 | 55 | 55 | 60 | 60 | 55 | 60 | 60 | 60 | 60 | 60 | 90 | 90 | 90 | 90 | 150 | 150 | 150 | 150 | 150 | 150 | 300 | 310 | 330 |
| قطر المحرك (مم) | 340 | 340 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 550 | 550 | 550 | 550 | 650 | 650 | 650 | 650 | 650 | 650 | 870 | 870 | 870 |
| تردد تعليق الجسم (هرتز) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| حشوات المحرك (قياسية) | 21 *M10 | 21 *M10 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 17 *M12 | 37 *M12 | 37 *M12 | 37*M12 | 37*M12 | 25*M12 | 25*M12 | 25*M12 | 25*M12 | 25*M12 | 25*M12 | 33*M12 | 33*M12 | 33*M12 |
| كثافة التدفق الشارد | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 1 ملي تسلا (10 جي إس) | ﹤ 3 ملي تسلا (30 جي) | ﹤ 3 ملي تسلا (30 جي) | ﹤ 3 ملي تسلا (30 جي) |
| الوزن (كجم) | 1750 | 1750 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 7380 | 7380 | 7380 | 7380 | 11100 | 11100 | 11100 | 11100 | 11100 | 11100 | 22950 | 22950 | 22950 |
| الأبعاد (مم) | 1136*710*1071 | 1136*710*1071 | 1636*1104*1300 | 1636*1104*1300 | 1636*1104*1336 | 1636*1104*1300 | 1636*1104*1300 | 1636*1104*1336 | 1636*1104*1300 | 1636*1104*1300 | 1636*1104*1336 | 1636*1104*1300 | 1636*1104*1300 | 1636*1104*1336 | 1636*1104*1300 | 1636*1104*1300 | 1636*1104*1336 | 1780*1280*1380 | 1780*1280*1380 | 1780*1280*1380 | 1780*1280*1380 | 2100*1430*1553 | 2100*1430*1553 | 2100*1430*1553 | 2100*1430*1553 | 2100*1430*1553 | 2100*1430*1553 | 2800*2300*1943 | 2800*2300*1943 | 2800*2300*1943 |
| طراز مكبر الطاقة | PWA30W | PWA40W | PWA50W | PWA50W | PWA50W | PWA50W | PWA50W | PWA50W | PWA60W | PWA60W | PWA60W | PWA70W | PWA70W | PWA80W | PWA80W | PWA80W | PWA80W | PWA100W | PWA100W | PWA120W | PWA120W | PWA160W | PWA160W | PWA180W | PWA180W | PWA200W | PWA200W | PWA300W | PWA350W | PWA400W |
| القدرة (كيلو فولت أمبير) | 36 | 48 | 50 | 50 | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 70 | 70 | 80 | 80 | 80 | 80 | 100 | 100 | 120 | 120 | 160 | 160 | 180 | 180 | 200 | 200 | 380 | 420 | 460 |
| أقصى جهد خرج (فولت) | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| أقصى تيار خرج (أمبير) | 400 | 500 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 600 | 600 | 900 | 900 | 900 | 900 | 1100 | 1100 | 1200 | 1200 | 1800 | 1800 | 2000 | 2000 | 2200 | 2200 | 3000 | 3600 | 4000 |
| متطلبات الطاقة (كيلو فولت أمبير) | 86 | 91 | 91 | 91 | 91 | 91 | 91 | 91 | 101 | 101 | 102 | 111 | 111 | 142 | 142 | 142 | 142 | 162 | 162 | 182 | 182 | 232 | 232 | 252 | 252 | 282 | 282 | 427 | 507 | 537 |
| الوزن (كجم) | 1000 | 1000 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1150 | 1150 | 1150 | 1200 | 1200 | 1800 | 1900 | 1900 | 1900 | 2000 | 2000 | 2000 | 2000 | 2700 | 2700 | 2700 | 2700 | 3400 | 3400 | 5100 | 5700 | 6300 |
| الأبعاد (مم) | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1210*1000*2110 | 1815*1000*2110 | 1815*1000*2110 | 1815*1000*2110 | 1815*1000*2110 | 1815*1000*2110 | 1815*1000*2110 | 1815*1000*2110 | 1815*1000*2110 | 2420*1000*2110 | 2420*1000*2110 | 2420*1000*2110 | 2420*1000*2110 | 3025*1000*2110 | 3025*1000*2110 | 4840*1000*2110 | 5445*1000*2110 | 6050*1000*2110 |
| نوع التبريد | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي | التبريد المائي |
| طراز وحدة التبريد | CW-40-1 | CW-40-1 | CW-40-1 | CW-40-1 | CW-80-1 | CW-40-1 | CW-40-1 | CW-80-1 | CW-40-1 | CW-40-1 | CW-80-1 | CW-40-1 | CW-40-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-80-1 | CW-120-1 | CW-120-1 | CW-120-1 |
| معدل تدفق الماء في الدائرة الداخلية (لتر/دقيقة) | 40 | 40 | 40 | 40 | 80 | 40 | 40 | 80 | 40 | 40 | 80 | 40 | 40 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 120 | 120 | 120 |
| ضغط الماء الداخلي (ميغاباسكال) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| معدل تدفق المياه في الدائرة الخارجية (لتر/دقيقة) | 100 | 100 | 100 | 100 | 160 | 100 | 100 | 160 | 100 | 100 | 160 | 100 | 100 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 320 | 320 | 320 |
| ضغط الماء الخارجي (ميغاباسكال) | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 |
| قدرة مضخة المياه (كيلوواط) | 5/2.5 | 5/2.5 | 5/2.5 | 5/2.5 | 10/4 | 5/2.5 | 5/2.5 | 10/4 | 5/2.5 | 5/2.5 | 10/4 | 5/2.5 | 5/2.5 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 10/4 | 15/6.5 | 15/6.5 | 15/6.5 |
| الوزن (كجم) | 250 | 250 | 250 | 250 | 320 | 250 | 250 | 320 | 250 | 250 | 320 | 250 | 250 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 350 | 350 | 350 |
| الأبعاد (الطول × العرض × الارتفاع مم) | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 | 605*1000*2000 |
