نظام اختبار الاهتزازات من السلسلة القياسية
يُعد نظام اختبار الاهتزاز من السلسلة القياسية منتجًا مُصممًا خصيصًا للمصممين، يتميز بصغر حجمه، وبنيته المدمجة، وانخفاض استهلاكه للطاقة، وسهولة تركيبه وتشغيله ونقله، مما يجعله مناسبًا للبيئات التعليمية والبحثية والمختبرية. ويُستخدم على نطاق واسع لاختبار مقاومة الاهتزاز، واختبار الإجهاد، واختبار المعاوقة الميكانيكية للمكونات الصغيرة.

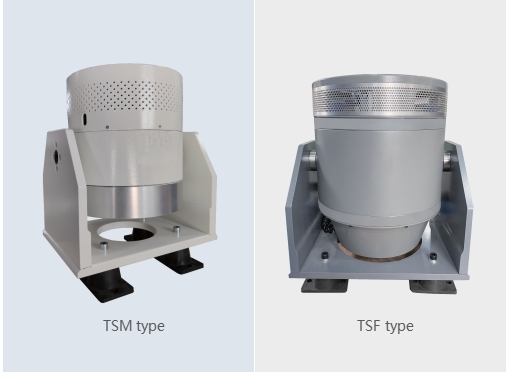

يُصنف نظام اختبار الاهتزاز القياسي إلى نوعين: نوع المغناطيس الدائم (TSM) ونوع ملف المجال (TSF)، وذلك بناءً على مصدر الإثارة المختلف. ويكمن الاختلاف الرئيسي بينهما في طريقة توليد المجال المغناطيسي: إذ يُنشئ نوع TSM مجالًا مغناطيسيًا مستقرًا من خلال مكون المغناطيس الدائم، بينما يُنشئ نوع TSF مجالًا مغناطيسيًا عن طريق تنشيط ملف المجال.
مبدأ العمل

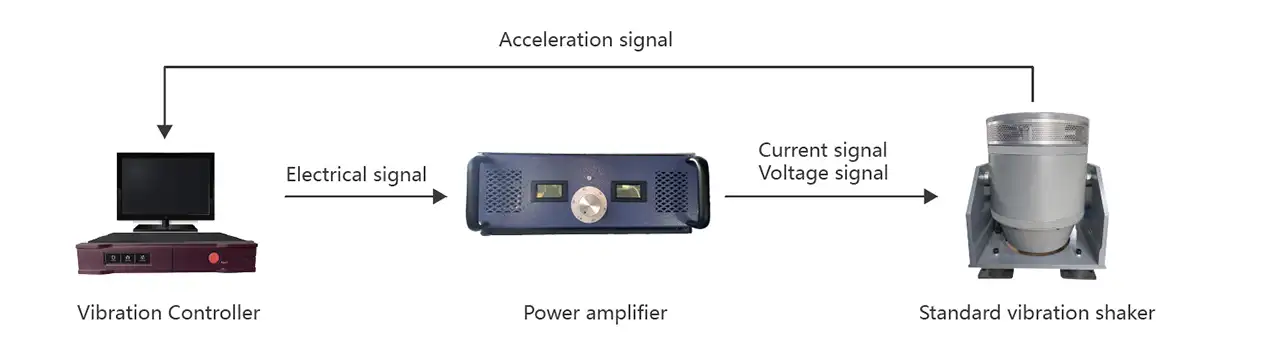

يُولد جهاز الهزاز حركة اهتزازية أو صدمية استجابةً لإشارة قيادة مُضخمة صادرة من وحدة التحكم. يُرسل مقياس التسارع الإشارة المُجمعة إلى وحدة التحكم لإجراء تصحيح فوري، ثم يُعيد إرسالها إلى مُضخم الطاقة.
| طراز | TSM-050 | TSF-050 | ||
| قوة الجيب المقدرة (نيوتن) | 500 | 500 | ||
| نطاق التردد (هرتز) | 5~6000 | 5~10000 | ||
| أقصى إزاحة (مم) | 10 | 15 | ||
| أقصى سرعة (م/ث) | 1.2 | 1.2 | ||
| أقصى تسارع (م/ث²) | 300 | 300 | ||
| أقصى حمولة (كجم) | 3 | 20 | ||
| كتلة العناصر المتحركة (كجم) | 1.5 | 1.7 | ||
| قطر المحرك (مم) | Ф95 | Ф120 | ||
| كتلة الخلاط (كجم) | 40 | 118 | ||
| تردد الرنين الأول (هرتز) | 5000 (اسمي) ± 10 | % | ||
| مضخم طاقة طراز PWA-050 | ||||
| متطلبات الطاقة (VA) | تيار متردد 220 فولت ± 10%، 2200 فولت أمبير | |||
| كتلة مضخم الطاقة (كجم): | حوالي 28، | الأبعاد (مم): | 429 × 493 × 160 | |
