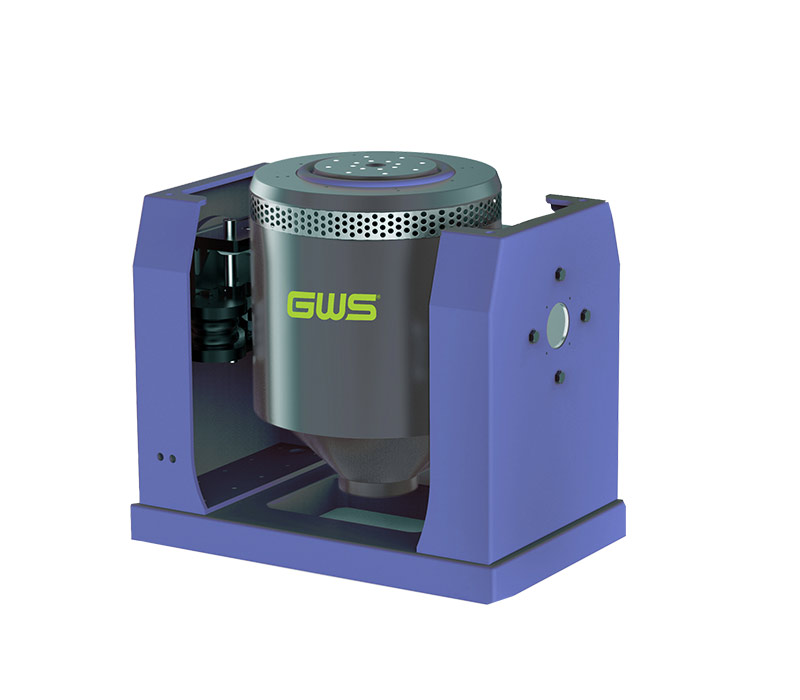

سلسلة التبريد الهوائي

تتراوح قوة الإثارة لنظام اختبار الاهتزاز الكهروديناميكي المتسلسل المبرد بالهواء من 1 كيلو نيوتن إلى 70 كيلو نيوتن، والذي يتميز بتردد تشغيل عالٍ للمحرك، ومؤشر ممتاز، وموثوقية عالية، وسهولة التشغيل.

تشمل مجالات التطبيق النموذجية المكونات الإلكترونية، وقطع غيار السيارات، والفضاء، والطيران، والأجهزة الطبية، وغيرها من الاختبارات الصغيرة/المتوسطة الحجم.

سمات

اعتماد هيكل توجيه علوي وسفلي لضمان أداء ممتاز وعزم كبير مضاد للانحراف؛
يتميز المحرك المحسن بكتلة خفيفة، و…
مقاومة الاهتزاز، وصلابة جيدة، وتردد رنين أولي عالٍ؛
تصميم دائرة مغناطيسية مُحسَّن لتحقيق استخدام أعلى للدائرة المغناطيسية وتقليل تسرب التدفق المغناطيسي؛
قوة الإثارة العشوائية تعادل قوة الإثارة الجيبية؛
نظام حماية متعدد التعشيق لضمان سلامة النظام وعينة العميل.

نموذج النظام	TS1-150	TS1.5-150	TS2-150	TS3-150	TS6-230	TS10-240	TS10D-240	TS20-320	TS20-445	TS20LS3-340	TS30-370	TS30LS4-445	TS40-370	TS40LS4-445	TS49-445	TS49LS3-445	TS49LS4-445	TS50-445	TS50LS3-445	TS50LS4-445	TS60-445	TS60LS3-445	TS60LS4-445	TS65LS3-480	TS70LS3-550
جيبي/عشوائي (كيلو نيوتن)	1	1.5	2	3	6	10	10	20	20	20	30	30	40	40	49	49	49	50	50	50	60	60	60	65	70
قوة الصدمة (كيلو نيوتن)	2	3	4	6	12	20	20	40/60	40/60	40/60	60/90	60/90	80/120	80/120	98/147	98/147	98/147	100/150	100/150	100/150	120/180	120/180	120/180	130/195	140/210
نطاق التردد (هرتز)	5-4,500	5-4,500	5-4,500	5-4,000	5-3,500	5-3,000	5-4,500	5-3,000	5-2,800	5-3,000	5-2,800	5-2,600	5-2,800	5-2,600	5-2,600	5-2,600	5-2,500	5-2,600	5-2,600	5-2,500	5-2,600	5-2,600	5-2,500	5-2,700	5-2,500
أقصى تسارع (م/ث²)	500	750	1,000	1,000	1,000	1,000	1,000	1,000	700	800	1,000	750	1,300	900	1,000	900	850	1,000	900	850	1,000	1,000	1,000	920	850
أقصى سرعة (م/ث)	2	2	2	2	1.8	1.8	1.8	2	2	2	2	1.8	2	1.8	2	2	2	2	2	2	2	2	2	2	2
أقصى إزاحة (مم)	25	25	25	25	51	51	51	51	51	76	51	100	51	100	51	76	100	51	76	100	51	76	100	76	76
أقصى حمولة (كجم)	70	70	70	120	300	300	300	300	300	300	500	500	500	500	800	800	800	800	800	800	800	800	800	1,000	1,000
كتلة المحرك (كجم)	2	2	2	3	6	10	10	20	28	25	30	40	31	45	49	54	57.5	50	55	59	60	55	60	70	82
قطر المحرك (مم)	150	150	150	150	230	240	240	320	445	340	370	445	370	445	445	445	445	445	445	445	445	445	445	480	550
تردد تعليق الجسم (هرتز)	3	3	3	3	3	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
حشوات المحرك (قياسية)	13* M8	13* M8	13* M8	13* M8	17* M8	17*M10	17*M10	17*M10	17*M10	21*M10	17*M10	17*M10	17*M10	17*M10	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	33*M12
كثافة التدفق الشارد	﹤3 ملي تسلا (30 جي)	﹤ 3 ملي تسلا (30 جي)	﹤3 ملي تسلا (30 جي)	﹤ 3 ملي تسلا (30 جي)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 4 ملي تسلا (40 جي)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)	﹤ 1 ملي تسلا (10 جي إس)
الوزن (كجم)	420	420	420	510	615	930	950	1750	1750	1750	2550	2550	2550	2550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	7300
الأبعاد (مم)	745560658	745560658	745560658	805560663	875560727	966640786	1016640843	11367101052	11367101052	11367101066	12307901155	12307901231	12307901155	12307901231	163611041274	163611041285	163611041340	163611041274	163611041285	163611041340	163611041274	163611041285	163611041340	163611041276	163611041276
طراز مكبر الطاقة	PWA1	PWA1.5	PWA2	PWA3	PWA6	PWA10	PWA10	PWA20	PWA20	PWA20	PWA30	PWA30	PWA40	PWA40	PWA50	PWA50	PWA50	PWA50	PWA50	PWA50	PWA60	PWA60	PWA60	PWA70	PWA70
القدرة (كيلو فولت أمبير)	1	1.5	2	3	6	10	10	20	20	20	30	30	40	40	50	50	50	50	50	50	60	60	60	70	70
أقصى جهد خرج (فولت)	110	110	110	110	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120
أقصى تيار خرج (أمبير)	17	35	35	35	66	110	110	230	230	230	300	300	400	400	500	500	500	500	500	500	550	550	550	580	580
متطلبات الطاقة (كيلو فولت أمبير)	4	4.5	5.5	6.5	16	21	21	44	44	44	54	54	73	73	82	82	82	82	82	82	95	95	95	108	108
الوزن (كجم)	285	285	285	285	285	285	285	330	330	330	585	585	700	700	780	780	780	780	780	780	850	850	850	900	900
الأبعاد (مم)	6059801150	6059801150	6059801150	6059801150	6059801150	6059801150	6059801150	6009101800	6009101800	6009101800	6009101800	6009101800	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110
نوع التبريد	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء	التبريد بالهواء
طراز المنفاخ	CD200	CD200	CD200	CD200	CD1000	CD1000	CD1000	CD3000	CD3000	CD3000	CD3000	CD3000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD7000	CD7000	CD7000	CD7000	CD7000
الطاقة (كيلوواط)	0.75	0.75	0.75	0.75	4	4	4	7.5	7.5	7.5	7.5	7.5	15	15	15	15	15	15	15	15	22	22	22	22	22
معدل تدفق الهواء (م³/ث)	0.1	0.1	0.1	0.1	0.33	0.33	0.33	0.46	0.46	0.46	0.46	0.46	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.6	1.6	1.6	1.6	1.6
ضغط الهواء (كيلو باسكال)	1	1	1	1	3.5	3.5	3.5	8.8	8.8	8.8	8.8	8.8	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.5	7.5	7.5	7.5	7.5
الوزن (كجم)	25	25	25	25	120	120	120	235	235	235	235	235	285	285	285	285	285	285	285	285	390	390	390	390	390
الأبعاد (مم)	4963821005	4963821005	4963821005	4963821005	7925571260	7925571260	7925571260	9157211445	9157211445	9157211445	9157211445	9157211445	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11639591882	11639591882	11639591882	11639591882	11639591882
