تعرّف على "الاهتزاز"

الاهتزاز ظاهرة ميكانيكية تحدث فيها تذبذبات حول نقطة توازن.

في كثير من الحالات، قد يؤثر الاهتزاز سلبًا على متانة وموثوقية المنتجات ويسبب مشاكل مثل التلف الهيكلي، والفشل الوظيفي، والتوقف غير الطبيعي، وغيرها من الكوارث غير المتوقعة.

يُعد اختبار الاهتزاز إجراءً فعالاً للوقاية من هذه المشكلات، إذ يُحاكي بيئة الاهتزاز التي سيتعرض لها المنتج أثناء النقل والتركيب والاستخدام العملي، وذلك لتحديد قدرة المنتج على مقاومة الاهتزاز. كما يُساعد هذا الاختبار على كشف نقاط الضعف في التصميم، والتحقق من سلامة المنتج، وتحديد متانته.

المبدأ الأساسي

جهاز الاهتزاز الكهروديناميكي هو جهاز يمكنه تحويل الطاقة الكهربائية إلى طاقة ميكانيكية، ويعتمد مبدأ عمله الأساسي على قانون أمبير حيث تتعرض الموصلات التي تحمل التيار لقوى كهرومغناطيسية في مجال مغناطيسي.

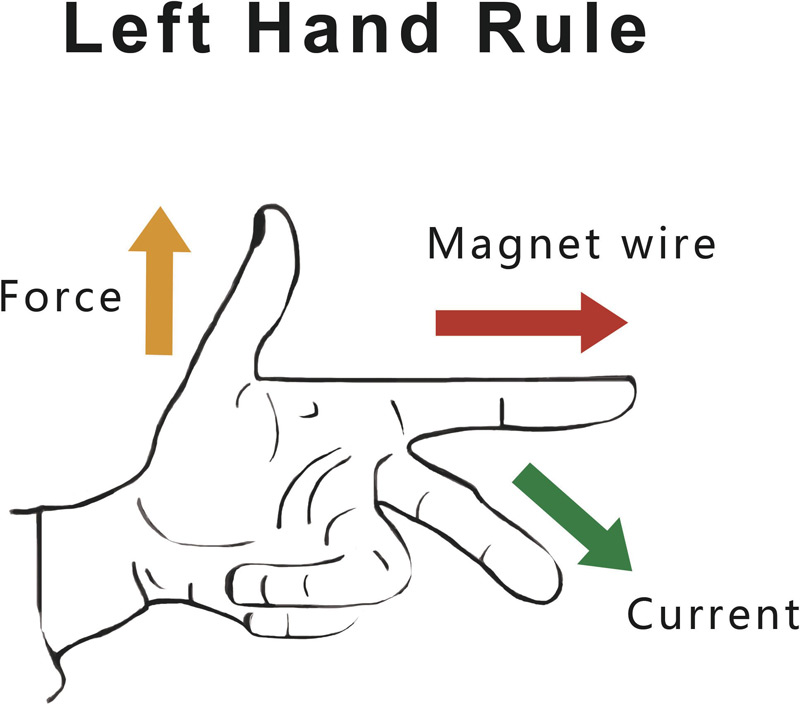

تتناسب القوة الكهرومغناطيسية المؤثرة على موصل يحمل تيارًا كهربائيًا طرديًا مع شدة التيار في الموصل، وطوله الفعال في المجال المغناطيسي، وكثافة الحث المغناطيسي في المجال المغناطيسي الذي يوجد فيه الموصل. أي أن F = BLI. ويُحدد اتجاه القوة الكهرومغناطيسية باستخدام قاعدة اليد اليسرى.

F: القوة (نيوتن)

ب: الحث المغناطيسي
كثافة المجال المغناطيسي (T)

I: التيار في الموصل (أمبير)

L: الطول الفعال للموصل (م)

مبدأ العمل

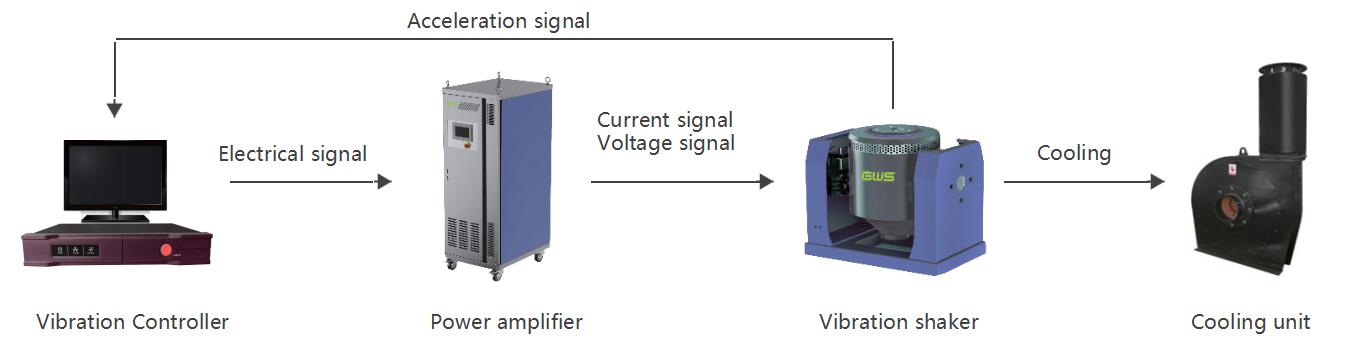

نظام اختبار الاهتزاز الكهروديناميكي هو نظام تحكم نموذجي ذو حلقة مغلقة يتكون من هزاز اهتزازي، ومضخم طاقة، ووحدة تحكم في الاهتزاز، ووحدة تبريد، وجهاز قياس (مثل: مقياس التسارع)، إلخ.

يُولّد جهاز الاهتزاز حركة اهتزازية أو صدمية استجابةً لإشارة قيادة مُضخّمة صادرة من وحدة التحكم. يُرسل مقياس التسارع الإشارة المُجمّعة إلى وحدة التحكم لإجراء تصحيح فوري، ثم يُعيد إرسالها إلى مُضخّم الطاقة. اختر طريقة التبريد المناسبة (التبريد بالهواء أو التبريد بالماء) لضمان تبديد الحرارة بكفاءة.
